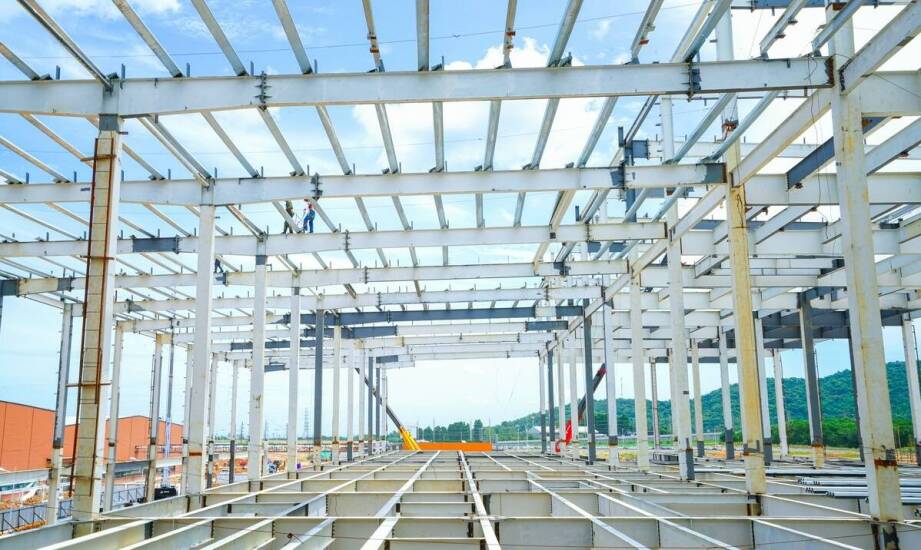

Klasa wykonania EXC w praktyce — co zmienia podczas montażu hali stalowej

Klasa wykonania EXC określona w normie PN-EN 1090-2 wpływa na cały proces realizacji obiektu przemysłowego. Poziom ten przesądza nie tylko o objętości dokumentacji powykonawczej, lecz przede wszystkim o przebiegu prac na placu budowy oraz finalnym odbiorze technicznym. Wybór odpowiedniego rygoru determinuje zakres niezbędnych kontroli jakości, wymogi stawiane ekipom monterskim oraz ostateczne bezpieczeństwo konstrukcji nośnej. Zrozumienie tych wytycznych ułatwia inwestorom zaplanowanie harmonogramu i uniknięcie kosztownych opóźnień podczas wznoszenia hali.

Klasyfikowanie hal stalowych według rygorów EXC

Norma PN-EN 1090-2 dzieli konstrukcje na cztery kategorie, uzależniając je od konsekwencji ewentualnego zniszczenia oraz stopnia skomplikowania obiektu. Dla prostych wiat rolniczych i niewielkich budynków magazynowych stosuje się zazwyczaj klasę EXC1 lub EXC2. Wymagania dla obiektów o niskim ryzyku awarii są łagodniejsze, co pozwala na wykorzystanie standardowych profili walcowanych o typowych rozpiętościach przy jednoczesnym utrzymaniu optymalnych kosztów realizacji.

Przemysłowe hale produkcyjne wyposażone w suwnice lub ciężkie ciągi technologiczne wchodzą najczęściej w zakres klasy EXC2 bądź EXC3. Obciążenia dynamiczne generowane przez pracujące maszyny wymuszają zastosowanie rygorystycznych tolerancji wymiarowych podczas scalania głównych ram nośnych. Większe centra logistyczne również podlegają pod ten wyższy standard z uwagi na daleko idące konsekwencje gospodarcze ewentualnych usterek konstrukcyjnych.

Najwyższe rygory zarezerwowane są dla obiektów o strategicznym znaczeniu lub narażonych na ekstremalne obciążenia. Hale zlokalizowane w strefach o podwyższonym ryzyku sejsmicznym, budynki o nietypowych wysokościach oraz konstrukcje wsporcze pod potężne instalacje przemysłowe wymagają klasy EXC3 lub EXC4. Ekstremalne obciążenia użytkowe narzucają najwyższą precyzję wykonania wszystkich detali, aby zagwarantować bezawaryjne przenoszenie sił w skrajnych warunkach eksploatacyjnych.

Bezpośredni wpływ klasy EXC na przebieg prac montażowych

Wraz ze zmianą klasyfikacji rosną kompetencje wymagane od personelu technicznego odpowiedzialnego za łączenie elementów. O ile w klasie pierwszej wystarcza nadzór spawalniczy zgodny z normą EN ISO 3834-4, o tyle wyższe rygory wymagają obecności koordynatora z kwalifikacją IWE. Sama weryfikacja spoin montażowych wykracza poza podstawowe badania wizualne VT, obejmując również nieniszczące metody ultradźwiękowe UT czy magnetyczno-proszkowe MT.

Płynne składanie konstrukcji stalowych na placu budowy zależy od właściwego oznakowania detali i pełnej identyfikowalności użytych materiałów. Każdy element opuszczający zakład produkcyjny musi posiadać numer seryjny przypisany do atestu hutniczego oraz konkretnej pozycji w schemacie montażowym. Brak odpowiedniej identyfikowalności komponentów na budowie wymusza przestoje, ponieważ ekipy monterskie tracą cenny czas na dopasowywanie anonimowych części do odpowiednich węzłów.

Wysokie klasy wykonania narzucają również ścisłą kontrolę połączeń śrubowych, stanowiących krytyczne punkty każdej hali przemysłowej. Wymagane jest rygorystyczne monitorowanie momentu dokręcania i odpowiedni preloading według ściśle określonych sekwencji. Niedokładne dokręcenie śrub w belkach ryglowych prowadzi do powstawania niebezpiecznych luzów w całej ramie, co bezpośrednio zaburza zaprojektowaną statykę całego obiektu.

Drobne odstępstwa potrafią wywołać lawinę problemów, jeśli nie zostaną wychwycone na wczesnym etapie wznoszenia szkieletu. Przekroczenie odchyłek pionu słupów o 1/500 ich wysokości to częsty błąd, który uniemożliwia prawidłowe zamocowanie płyt warstwowych i stężeniowanie konstrukcji. Odpowiednie przygotowanie warsztatowe ułatwia późniejsze zadania monterom pracującym na wysokości. Firma SK System wykorzystuje skanowanie laserowe podczas tworzenia dokumentacji, co przekłada się na bezkolizyjny montaż szkieletu nawet przy wymaganiach EXC3.

Precyzyjne przypisanie obiektu do właściwej klasy wykonania stanowi fundament bezpiecznej realizacji każdej inwestycji przemysłowej. Wyższe standardy kontroli stają się bezwzględnie obowiązkowe dla hal wysokiego składowania oraz budynków narażonych na dynamiczne obciążenia technologiczne. Próba obniżenia kategorii w celu szukania oszczędności na etapie nadzoru zazwyczaj kończy się problemami podczas końcowego odbioru przez nadzór budowlany. Dla standardowych obiektów magazynowych klasa EXC2 w zupełności wystarczy, pod warunkiem rygorystycznego przestrzegania planu kontroli i badań oraz prawidłowego prowadzenia dziennika montażu. Rzetelne podejście do wytycznych normowych gwarantuje wieloletnią i bezproblemową eksploatację wzniesionej hali przemysłowej.
