Siatka pomiarowa oświetlenia w hali produkcyjnej — jak uwzględnić strefy pracy, przejścia i zmienny układ maszyn

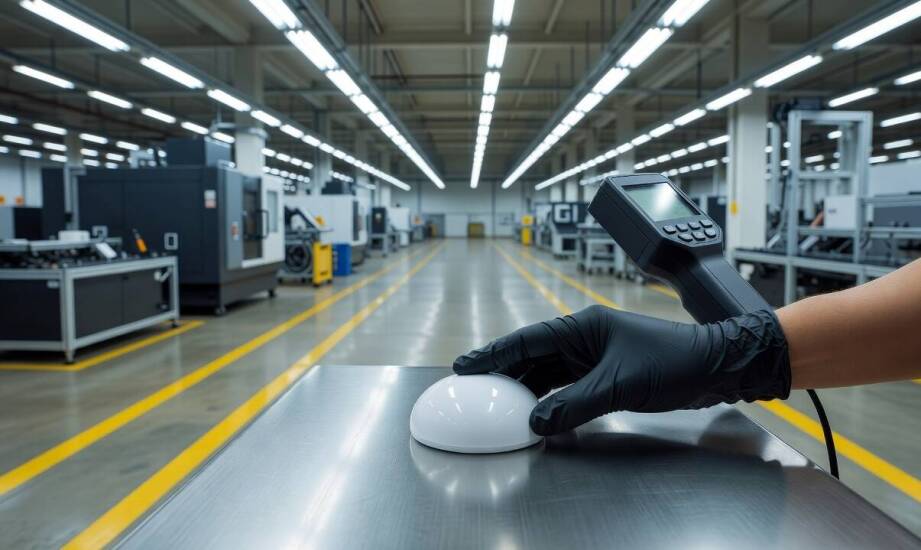

Pojedynczy odczyt luksomierzem w hali produkcyjnej wypełnionej maszynami nie pozwala rzetelnie ocenić równomierności oświetlenia. Warunki w obiekcie przemysłowym zmieniają się gwałtownie pod wpływem wielkogabarytowych urządzeń, gęsto ustawionych regałów magazynowych i metalowych osłon. Jeden przypadkowy punkt pomiarowy na środku przejścia omija strefy głęboko niedoświetlone oraz miejsca narażone na intensywne olśnienie odbiciowe. Rzeczywisty obraz sytuacji wymaga nałożenia gęstej siatki analitycznej dopasowanej do skomplikowanej geometrii przestrzeni. Weryfikacja parametrów świetlnych opiera się na wyznaczeniu regularnych punktów odniesienia, które uwzględniają architekturę konkretnych stanowisk roboczych. Pominięcie tego etapu prowadzi do złudnego poczucia bezpieczeństwa i akceptacji warunków sprzyjających wypadkom przy pracy.

Jak zaplanować siatkę punktów w strefach roboczych?

Przed rozpoczęciem odczytów należy podzielić halę na trzy niezależne strefy zgodnie z wytycznymi normy PN-EN 12464-1. Obszar zadania obejmuje precyzyjną powierzchnię przeznaczoną do bezpośredniego wykonywania pracy wzrokowej. Może to być blat obrabiarki CNC, stół montażowy dla drobnych podzespołów lub pionowy pulpit sterowniczy. Obszar bezpośredniego otoczenia stanowi pas o szerokości co najmniej pół metra ściśle otaczający główne pole pracy. Trzecim kluczowym elementem jest obszar tła, czyli pas o szerokości minimum trzech metrów przylegający do otoczenia. Każda z tych stref podlega odrębnym wymaganiom normatywnym i narzuca stworzenie oddzielnej siatki pomiarowej o innej gęstości.

Punkty analityczne wyznacza się zawsze względem płaszczyzny roboczej zamiast geometrycznego poziomu podłogi. W większości zakładów produkcyjnych za standardową wysokość przyjmuje się poziom 0,85 metra nad posadzką. Odpowiada to rzeczywistemu położeniu blatów warsztatowych i powierzchni nośnych maszyn. Pomiary na poziomie wzroku stosuje się dodatkowo przy ocenie oświetlenia pionowego, co ma znaczenie przy odczytywaniu wskaźników ściennych. Z obszaru badań wyłącza się standardowo pas o szerokości pół metra przy ścianach, chyba że znajduje się tam konkretne stanowisko pracy.

Odstęp między kolejnymi punktami siatki oblicza się na podstawie wzoru uwzględniającego najdłuższy wymiar badanej strefy. Konstrukcja maksymalnego wymiaru oczka opiera się na logarytmicznej zależności matematycznej, wyrażonej wprost wzorem p = 0,2 × 5^(log₁₀ d). Zmienna d oznacza w tym przypadku dłuższy wymiar analizowanej strefy badawczej. Zgodnie z normą długość boku rośnie proporcjonalnie do wielkości obszaru. Wartości te nie mogą być wyznaczane bezpośrednio w osi pod oprawami oświetleniowymi, aby nie zawyżyć sztucznie wyników uśredniania. Właściwe zagęszczenie oczek gwarantuje uchwycenie lokalnych spadków natężenia światła ukrytych między rzędami wysokich urządzeń.

Zmienna geometria hali a współczynnik równomierności

Ciągłe przemieszczanie ładunków, wózków widłowych i elementów wyposażenia wymusza modyfikację siatki odniesienia. Miejsca narażone na powstawanie głębokich cieni rzucanych przez suwnice lub rurociągi potęgują ryzyko i wymagają dodatkowego zagęszczenia punktów kontrolnych. Hala o zupełnie stałym układzie urządzeń pozwala na zastosowanie rzadszej siatki bazowej. Częste przestawianie maszyn zmusza z kolei do przeprowadzenia odczytów w kilku najpopularniejszych konfiguracjach produkcyjnych. Umożliwia to obliczenie współczynnika równomierności oświetlenia U₀ = E_min / E_śr niezależnie dla każdego wariantu użytkowego.

Badania muszą ściśle odpowiadać rzeczywistym trybom funkcjonowania zakładu przemysłowego. Podczas pełnej zmiany produkcyjnej oświetlenie ogólne hali oraz oprawy stanowiskowe pracują równocześnie z maksymalną mocą. W trakcie rutynowych prac konserwacyjnych lub zmiany nocnej część obwodów zasilających bywa jednak całkowicie odłączona, co natychmiast obniża kontrast. Pominięcie słabiej doświetlonych cykli pracy stanowi błąd proceduralny, który rzutuje na długoterminowe zdrowie załogi. Rejestracja danych w jednym wyidealizowanym scenariuszu mocno zawyża ogólną ocenę bezpieczeństwa.

Weryfikację parametrów optycznych realizuje się najczęściej zaraz po modernizacji starych opraw świetlówkowych na systemy modułowe LED. Nowe źródła światła charakteryzują się odmienną krzywą rozsyłu, co całkowicie zmienia wcześniejszy rozkład luminancji w hali przemysłowej. Pełna dokumentacja poświadcza zgodność nowej infrastruktury świetlnej z rygorystycznymi przepisami prawa pracy. Wyniki precyzyjnych badań środowiskowych stanowią główny filar dowodowy w razie inspekcji. Dokładne pomiary potwierdzające poprawność instalacji są wręcz niezbędne przed audytem BHP lub wizytą państwowych organów nadzoru.

Wiarygodna ocena warunków optycznych w hali produkcyjnej zależy od poprawnego połączenia siatki pomiarowej z rzeczywistym układem maszyn. Dopiero kompleksowa analiza wszystkich stref roboczych dostarcza obiektywnych danych o faktycznym poziomie bezpieczeństwa wzrokowego pracowników na poszczególnych zmianach. Jako Laboratorium Badawcze PROTEKT przeprowadzamy akredytowane badania środowiska pracy dla zaawansowanych zakładów przemysłowych. Wykonujemy między innymi w pełni znormalizowany pomiar natężenia oświetlenia w Dębicy oraz innych ośrodkach produkcyjnych całego regionu. Precyzyjne zestawienie wyników odczytów z aktualną normą pomaga wyeliminować uciążliwe zjawiska olśnienia i gwarantuje stabilne warunki do pracy manualnej.
